HY194系列數顯功率因數表，可測量單相功率因數，也可測量三相功率因數，是一種具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表，廣泛應用于變電站自動化、配電自動化、智能建筑、自動化生產線、測試臺等。
4位高亮紅色LED顯示；可選一路或二路繼電器報警輸出，實現上下限報警功能；可選RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選模擬量(DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等)變送輸出。
(1) 數顯功率因數表，可測量單相功率因數，也可測量三相功率因數；
(2) 具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表；
(3) 廣泛應用變電站自動化、配電自動化、智能建筑、自動化生產線、測試臺等；
(4) 可選一路或二路繼電器報警輸出，實現上下限報警功能；
(5) 模擬量變送輸出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V)，變送輸出的上下限設置值為二次測值；
(6) RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業組態軟件組網；
(7) 精度等級0.5級；4位高亮紅色LED顯示。
參數 | 性能 | ||
信號輸入 | 電壓 | 量程 | AC 57.7V、100V、220V、450V、600V等(訂貨時請說明) |
過載 | 持續：1.2倍；瞬時：2倍/1S | ||
功耗 | ＜1VA | ||
阻抗 | ＞380KΩ | ||
電流 | 量程 | AC 10A、5A、1A(訂貨時請說明) | |
過載 | 持續：1.2倍，瞬時：10倍/5S | ||
功耗 | ＜1VA | ||
阻抗 | ＜20mΩ | ||
頻率 | 45-65HZ | ||
輔助電源 | 線性電源： AC220V±5%；功耗＜3VA 開關電源： AC/DC85-265V或DC10-36V；功耗＜3VA | ||
繼電器輸出 | 一路或二路輸出，觸點容量：1A/220VAC；1A/24VDC | ||
模擬量輸出 | 可選DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等 | ||
RS485通訊 | RS485通訊接口，物理層隔離，符合國際標準的Modbus-rtu 協議通訊波特率2400~19200，數據格式N81、E81、O81、N82 | ||
精度等級 | 0.5級 | ||
顯示方式 | 數碼顯示：4位高亮度LED數碼管 | ||
環境 | 工作溫度：-10-55℃；儲存溫度：-20-75℃ | ||
安全 | 絕緣: 信號、電源、輸出端子對殼電阻＞5MΩ 耐壓: 信號輸入、電源、輸出間＞AC2KV | ||
外型代號 | 外型尺寸(mm) | 開孔尺寸(mm) | 深度(mm) |
5 | 96×48 | 91×44 | 85 |
1 | 160×80 | 151×71 | 85 |
D | 48×48 | 45×45 | 85 |
A | 72×72 | 67×67 | 90 |
3 | 80×80 | 76×76 | 85 |
9 | 96×96 | 91×91 | 85 |
2 | 120×120 | 111×111 | 85 |
HY194H - ①K1 - ②③
①、外型代號：所選儀表尺寸的外形代號，具體見3.1外形代號列表。
②、模擬量變送輸出代號為D，RS485數字接口代號為R，無輸出為空。
③、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，無繼電器輸出為空。
舉例：96×48外型儀表，帶RS485接口，型號為：HY194H-5K1-R。
①、測量值顯示，L表示感性負載，C表示容性負載。
②、測量值的單位。
③、Lo下限報警指示，Lo上的指示燈亮，表示超過下限。
④、Ho上限報警指示，Ho上的指示燈亮，表示超過上限。
⑤、操作按鍵。
功能鍵SET：用于進入菜單項，確認設置值。
位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。
增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。
按住“SET”鍵不放，大約1秒鐘進入參數設置菜單，“▲”鍵進入菜單項的設置值，用“?”鍵、“▲”鍵調整到要設置的值，按“SET”鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。
繼電器觸點容量：1A/250VAC，1A/24VDC。
繼電器工作在上下限報警方式，有4個報警參數設置：上限報警值UP、下限報警值douu、回差值noop、報警延時間值dly(單位為秒)；上限報警說明：當測量值超過上限報警值、且持續報警延時值的時間后，則上限報警繼電器動作，當上限報警繼電器動作后，只有當測量值小于(上限報警值-回差值)時，上限報警繼電器復位。下限報警說明：當測量值低于下限報警值、且持續報警延時值的時間后，則下限報警繼電器動作，當下限報警繼電器動作后，只有當測量值大于(下限報警值+回差值)時，下限報警繼電器復位。
舉例說明：單相功率數表，上限報警點為L0.800，下報警點為C0.800，回差為0.010，報警延時值為5秒。UP=L0.800；douu=C0.800； noop=0.010； dly=5。
模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣范用于PLC、DCS等采集。

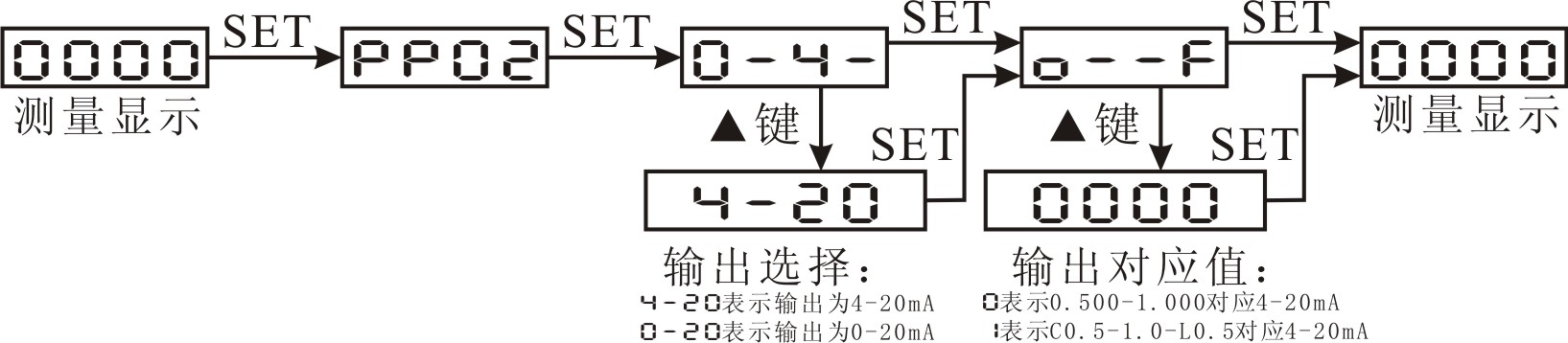

變送輸出的上下限設置值為二次測值。可菜單設置成0.500-1.00對應4～20mA(或0~20mA)輸出，或C0.500-1.000-L0.500對應4～12~20mA(或0～10～20mA)輸出。
精度0.5級；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。
(1) RS485通訊接口，異步半雙工模式。
(2) 通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。
(3) 數據格式：
無校驗位、8個數據位、1個停止位；
奇校驗、8個數據位、1個停止位；
偶校驗、8個數據位、1個停止位；
無校驗位、8個數據位、2個停止位。
國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，10H寫寄存器命令，03H、04H讀命令功能相同。
報文格式說明：
命令04H(或03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令：04H或03H讀命令，長度為 1個字節
數據地址：欲讀取的數據起始地址，占用 2個字節
數據長度：欲讀取的數據字長度
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：04H或03H ，長度為 1個字節
數據長度：將要發送的數據字節長度
數據信息：讀取的數據，具體見儀表參數地址表
CRC16校驗碼：占用2個字節，低8位在前，高8位在后
命令10H ：寫命令
主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
字節數：寫數據的字節數量
寫寄存器數據：寫入寄存器的數據
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
(1) 讀數據寄存器(功能代碼03H/04H)：讀功率因數感性，0.950，儀表地址為1。
主機讀數據幀：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 04H | 00H,00H | 00H,02H | 71H,CBH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(2字節) | 校驗碼 |
01H | 04H | 04H | 03H,B6H,00H,00H | 1AH,26H |
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0 | 功率因數值 | Short | R | 范圍:0~1000 |
1 | 功率因數感性容性指示 | Short | R | 范圍:0~1 |
2 | 輸入網絡類型 | Short | R/W | 范圍:0~1 |
3 | 繼電器下限報警值 | Short | R/W | 范圍: 0~1000 |
4 | 繼電器上限報警值 | Short | R/W | 范圍: 0~1000 |
5 | 繼電器動作回差值 | Short | R/W | 范圍: 0~1000 |
6 | 繼電器動作延時值 | Short | R/W | 范圍:0~250 |
說明：
(1) 讀出的功率因數值，固定3位小數位，功率因數值=讀出值/1000。
(2) 功率因數感性容性指示：0為感性，1為容性。

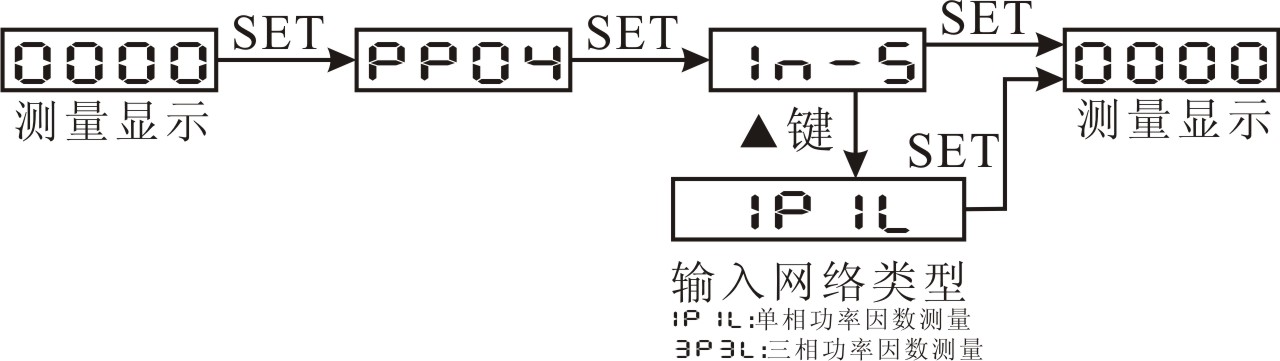

(3) 輸入網絡類型：0為單相功率因數，1為三相功率因數。
(4) 繼電器下限報警值、上限報警值為0～1000對應C0.500～L0.500。
(5) 繼電器動作回差值，因定3位小數。

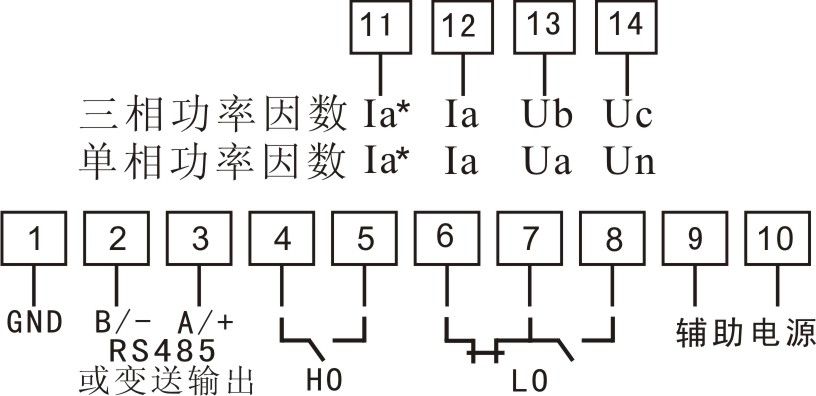

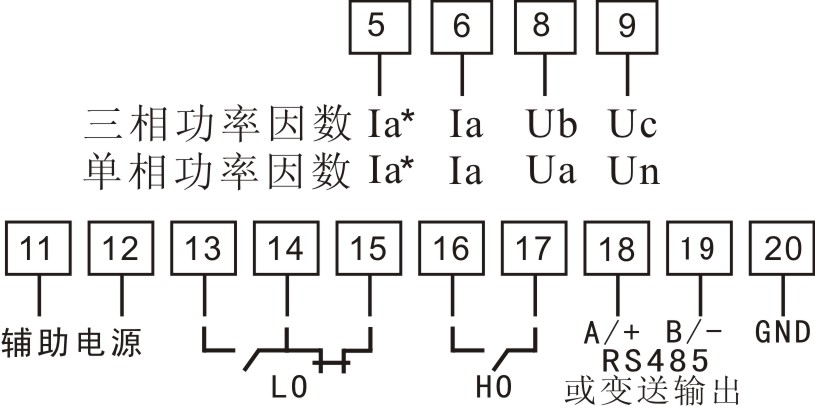

外型：72×72、80×80、96×96、120×120 外型：160×80
外型：96×48 外型：48×48
說明：
1、接線端子圖與產品背后實際接線端子圖不同時，請以產品背后接線端子圖為準。
2、Ho為上限報警繼電器輸出，Lo為下限報警繼電器輸出，儀表只帶一路繼電器輸出時，上限報警、下限報警都通過下限報警繼電器輸出。
