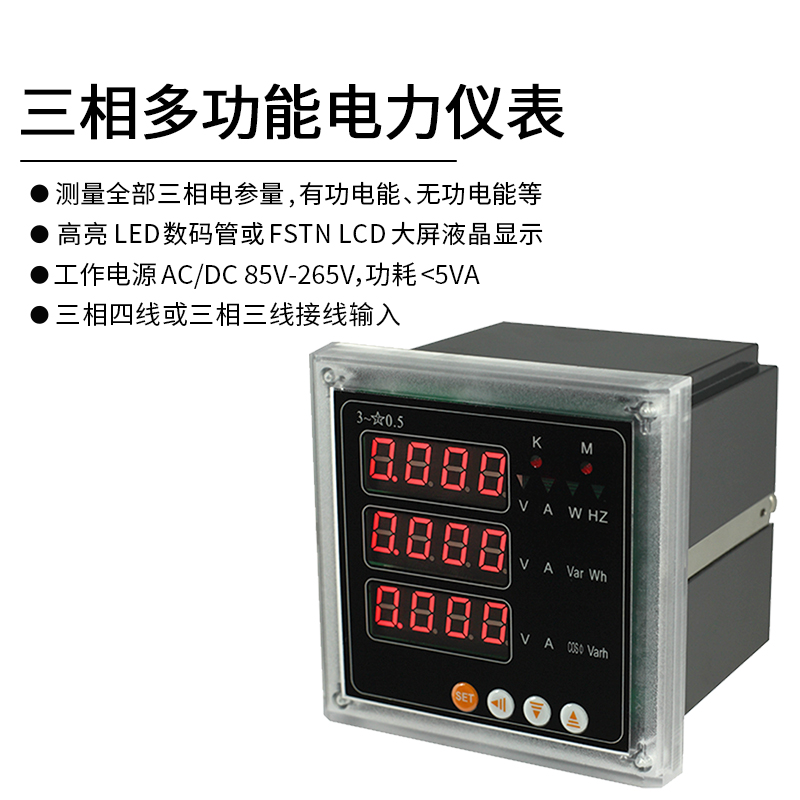

一、產品簡介

(1) 諧波復費率多功能電力儀表，一種具有可編程測量、顯示、RS485數字通訊和電能脈沖輸出的多功能智能電力儀表；

(2) 能夠完成三相電參量測量(三相電壓、三相電流、剩余電流、有功功率、無功功率、視在功率、功率因數、頻率等)、諧波測量、電網質量分析(電壓波峰系數、電流K系數、電話波形因子、電壓電流不平衡度、正序電壓、負序電壓、零序電壓、正序電流、負序電流、零序電流等)、四象限電能計量、復費率電能計量、需量記錄、SOE事件記錄、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核；

(3) 測量精度0.5級，實現LCD現場顯示和遠程RS485數字接口通信(可選雙RS485接口)；

(4) 模擬量變送輸出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V)，變送低限、變送高限對應的測量轉速值可設；

(5) RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業組態軟件組網；

(6) 諧波復費率多功能電力儀表具備多種擴展功能供選配：2路模擬量變送輸出、4路繼電器輸出(可作為本地電參量報警或遠程遙控輸出)、4路開關量輸入、剩余電流測量、第2路RS485通信接口。

二、技術參數

三、用戶選型

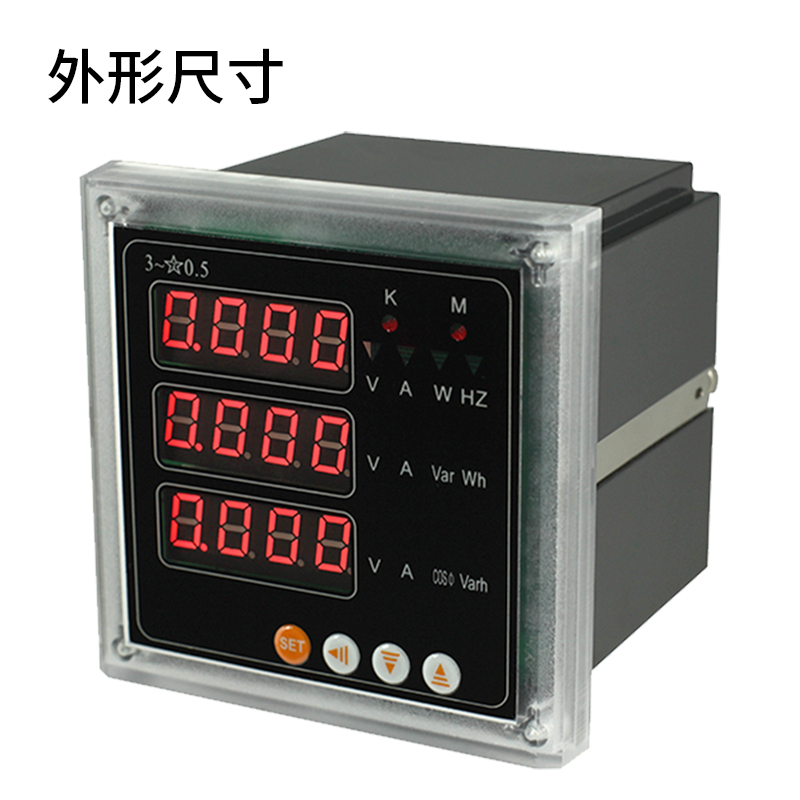

3.1、儀表外形尺寸及開孔尺寸：

說明：42、96可選全部擴展功能；72、80可選擴展功能：2路開關量輸入2路開關量輸出。

3.2、命名方式：

HY194E-①S②-③-④-DO⑤-DI⑥-AO⑦-⑧

①    儀表面板尺寸大小代號：120X120面板為2；96X96面板為9；80X80面板為3；72X72面板為A。

②    顯示類型代號：LED數碼管顯示為4；LCD液晶顯示為Y。

③    諧波測量功能指示：帶諧波測量功能為H，不帶此功能為空。

④    復費率功能指示：帶復費率測量功為F，不帶此功能為空。

⑤    帶開關量輸出指示：指示帶開關量輸出的路數，無此功能為空，例如帶2路開關量輸出為DO2。

⑥  帶開關量輸入指示：指示帶開關量輸入的路數，無此功能為空，例如帶4路開關量輸入為DI4。

⑦  帶模擬量輸出指示：指示帶模擬量輸出的路數，無此功能為空，例如帶2路模擬量輸出為AO2。

⑧  帶第二路RS485：指示為R，無些功能為空。

舉例：要求測量諧波的LCD顯示的多功能電力儀表，面板為96X96，帶2路開關量輸出，2路開關量輸出。型號為：HY194E-9SY-H-DO2-DI2。

四、編程操作

4.1、進入和退出編程狀態

進入編程狀態:

在測量顯示狀態時按住“SET”鍵約2秒鐘，進入密碼認證頁面，使用“?”鍵,“▲”鍵和“▼”鍵輸入密碼 (出廠默認用戶密碼為1111)，再按“SET”鍵就進入編程狀態頁面。注意：如果輸入密碼按“SET”鍵后，退出到測量顯示狀態，則表示輸入密碼不正確。

退出編程狀態：

在編程狀態，一直按住“SET”鍵約2秒鐘，退出編程狀態，會提示用戶選擇是否保存設置值，“yes”保存設置值，“no”不保存設置值。

4.2、編程操作中按鍵的使用

功能鍵SET：確認設置值，進入下一項設置或退出設置。

位選鍵 ?：循環選定要設置的數碼位，選定的數碼位下會有一個下畫線指示。

增加鍵 ▲：改變選定數碼位的數值(數碼數值從0到9循環)。

減小鍵 ▼：改變選定數碼位的數值(數碼數值從9到0循環)。

4.3、設置參數說明

4.3.1、儀表運行參數設置(長按“SET”鍵3秒進入)

4.3.2、當前時間設置(長按“?”鍵3秒進入)

五、面板說明與測量信息顯示

5.1、測量信息

測量電網中的電量參數有：Ua、Ub、Uc(相電壓)；Uab、Ubc、Uca(線電壓)；Ia、Ib、Ic(電流)；In(漏電流)；Pa、Pb、Pc、Ps(每相有功功率和總有功功率)；Qa、Qb、Qc、Qs(每相無功功率和總無功功率)；PFa、PFb、PFc、PFs(每相功率因數和總功率因數)；Sa、Sb、Sc、Ss（每相視在功率和總視在功率）；F(頻率)以及有功(無功)電能；復費率電能；三相電壓諧波含量；三相電流諧波含量，所有的測量電量參數全部保存儀表內部的電量信息表中，通過儀表的RS485通訊接口可訪問采集這些數據。

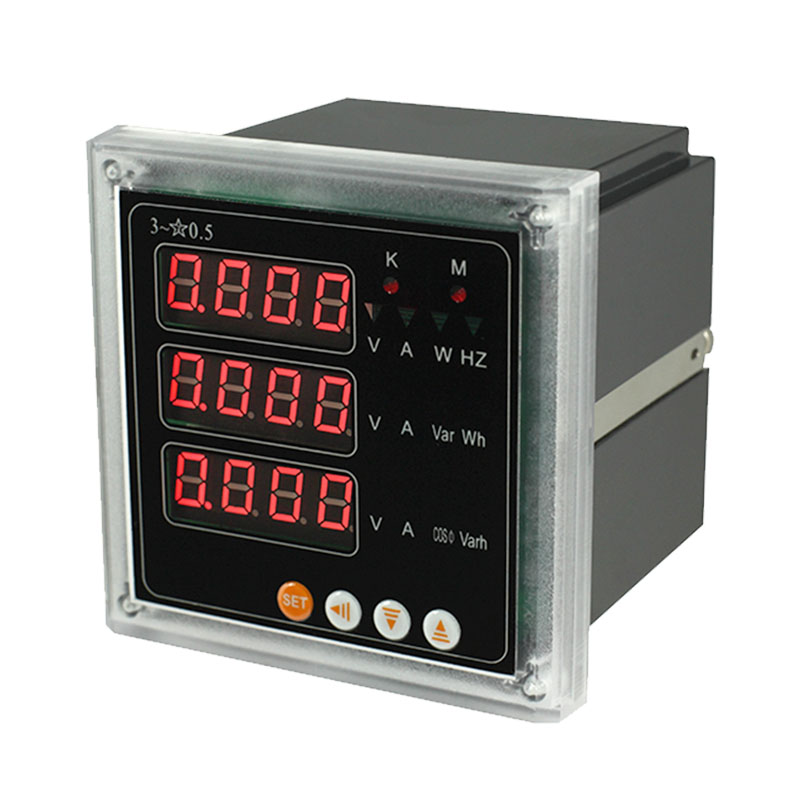

5.2、顯示面板(通過“▲”和“▼”鍵進行顯示頁面切換)

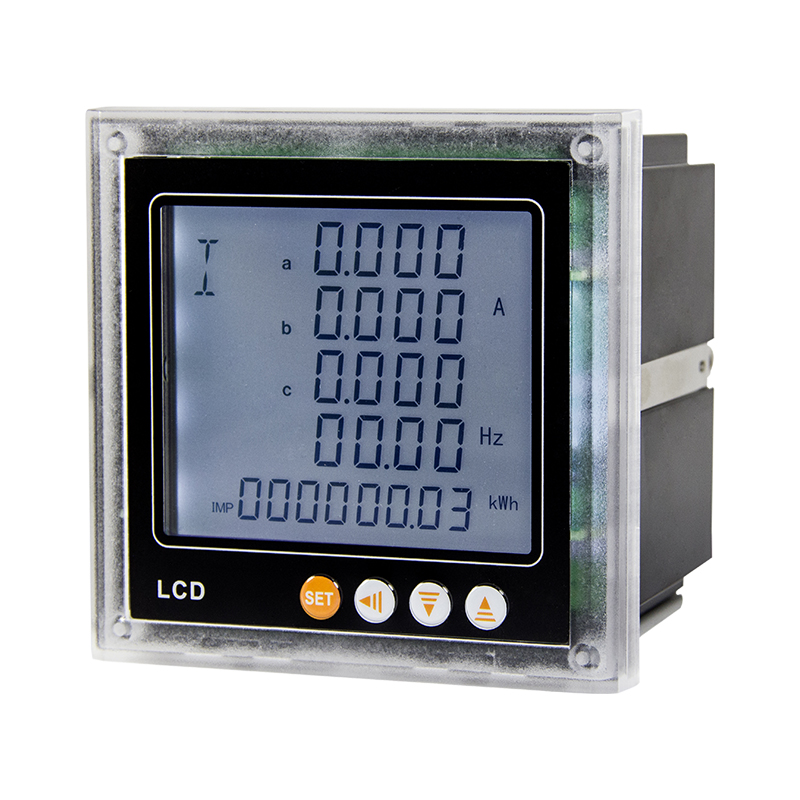

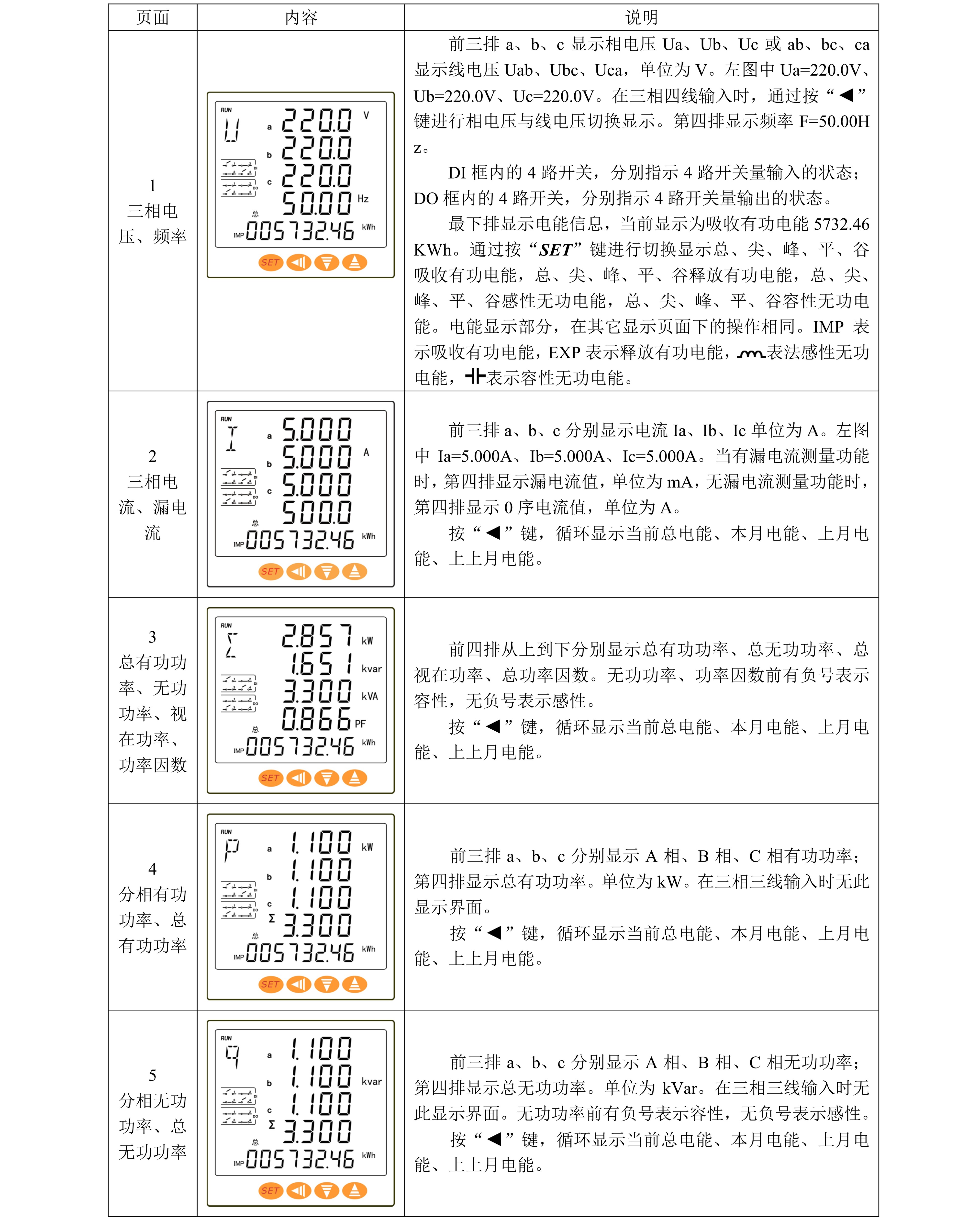

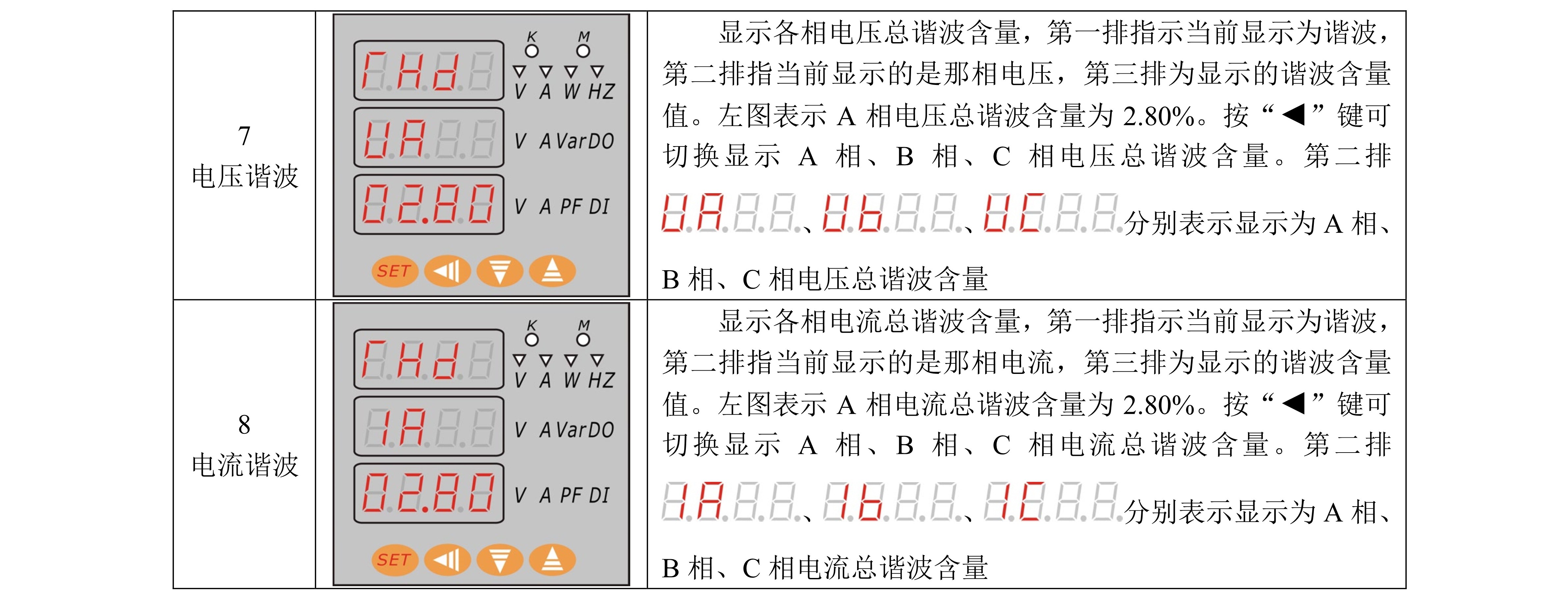

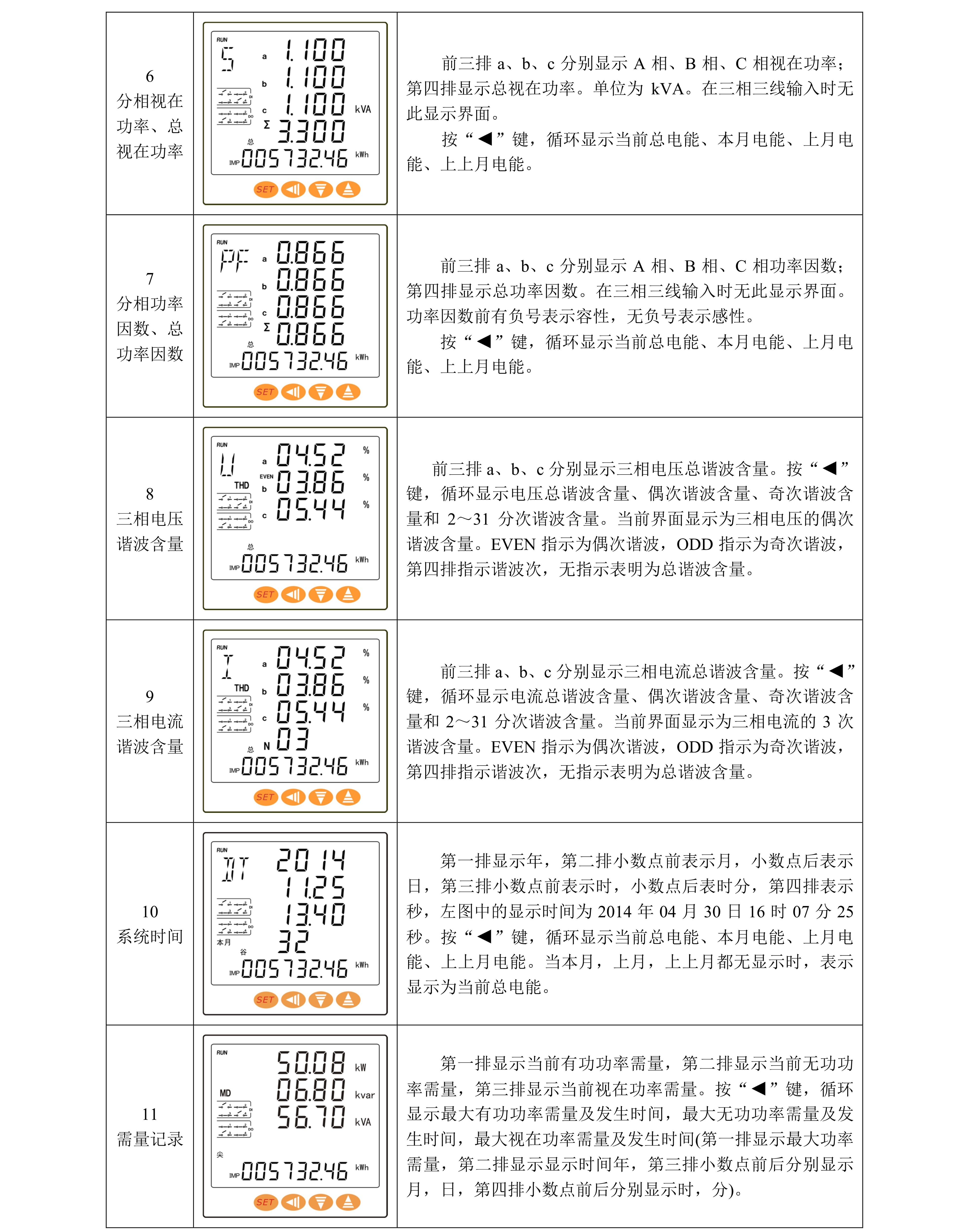

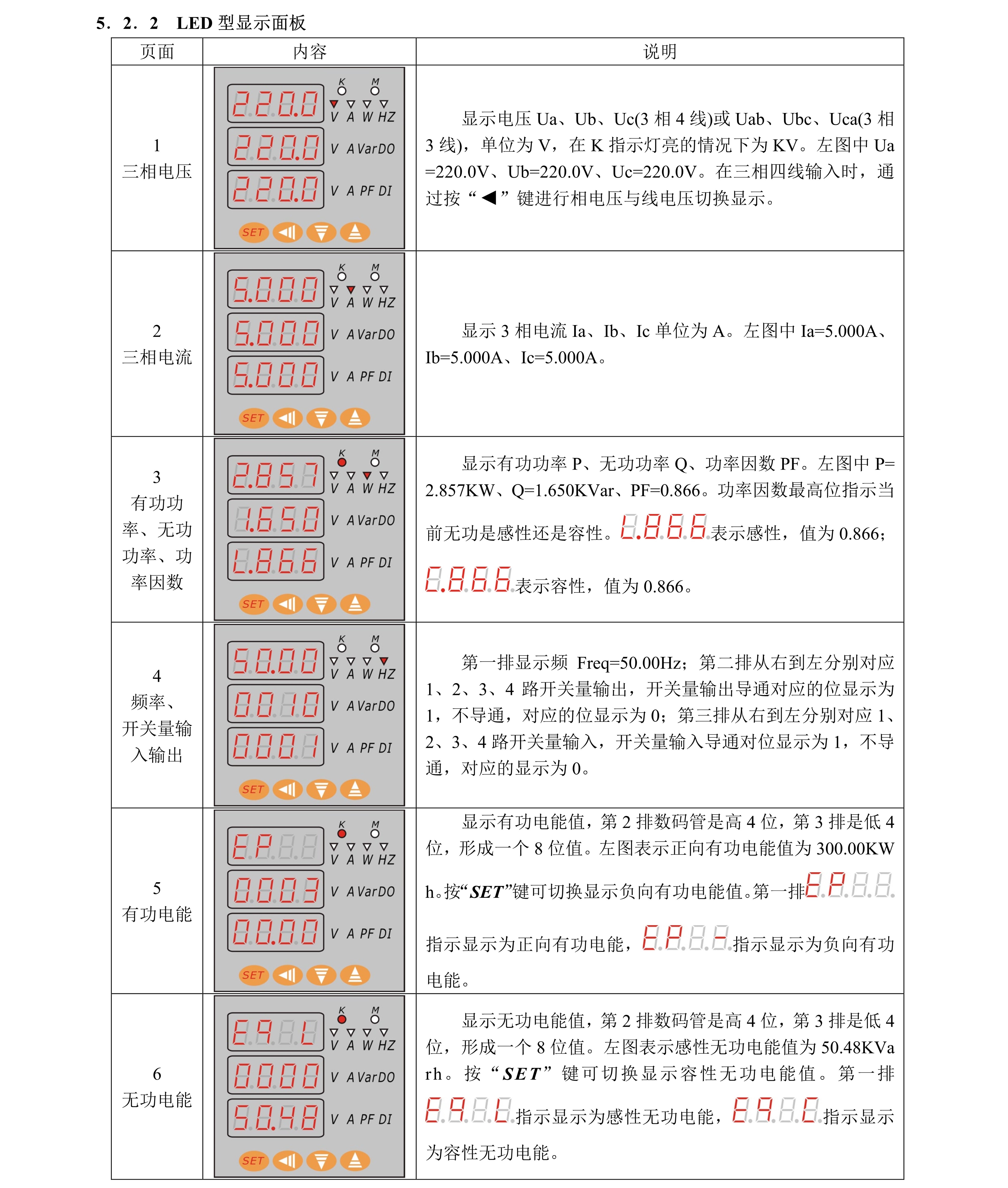

5.2.1、LCD型顯示面板

六、復費率設置

復費率把一天最多可分為12個時段，每個時段有種4種費率可選。

如果把一天分成7個段：6:00~8:30，8:30~12:00，12:00~13:30，13:30~18:00，18:00~20:00，20:00~22:00，22:00~6:00。這樣就要設置7個時段，分別是：06:00，08:30，12:00，13:30，18:00，20:00，22:00。每個時段號執行對應的費率。

本表有4種費率，分別是尖、峰、平、谷，對應的費率號是：0、1、2、3；

上面7個時段加上費率號后，如下

06:00 02，08:30 00，12:00 02，13:30 00，18:00 01，20:00 02，22:00 03

06:00 02：表示06:00后，08:30前執行的是平費率；

08:30 00：表示08:30后，12:00前執行的是尖費率；

12:00 02：表示12:00后，13:30前執行的是平費率；

13:30 00：表示13:30后，18:00前執行的是尖費率；

18:00 01：表示18:00后，20:00前執行的是峰費率；

20:00 02：表示20:00后，22:00前執行的是平費率；

22:00 03：表示22:00后，06:00前執行的是谷費率；

注意：后面的時段時間一定要大于前面時段時間，否則會出錯；后面沒有用到的段設置成和最后一個用到段相同的值。

七、模擬量變送輸出

多功能電力儀表提供2路模擬量變送輸出功能，每一路都可選擇26個電參量中的任何一個作為變送輸出項，通過儀表本身的變送輸出功能，實現電參量的模擬量變送輸出功能(0~20mA、4~20mA、0~10~20mA或4~12~20mA)，其數量對應關系可任意設置。模擬量輸出也可以設置為遙控狀態，通過遙控設置變送的輸出，變送輸出低限對應遙控0，變送輸出高限對應遙控值9999。

電氣參數：輸出0~20mA、4~20mA、0~5V、0~10V，精度0.5級；電流輸出負載電阻＜500Ω，電壓輸出負載電阻>2KΩ。

菜單中變送輸出項用來設置26個電參量中那一個作為變送輸出項，同時指出變送輸出類型0~20mA、4~20mA、0~10~20mA或4~12~20mA，變送輸出項與電參量的關系請參見變送輸出項對照表；變送輸出范圍用來設置變送輸出高限20mA時對應的電參量的測量值，此處的測量值為二次測值，一次測值換算成二次測值方法同繼電器報警輸出值的設置，請參見報警輸出值的設置。功率因數變送輸出固定為0.500~1.000對應DC0~20mA或4~20mA。

0~10~20mA或4~12~20mA為雙向變送輸出。對于頻率雙向變送輸出，變送輸出是以50Hz為中心點，如果設置值為5.00Hz，對應的變送輸出范圍為45.00Hz~50.00Hz~55.00Hz；對于有功功率(或無功功率)雙向變送輸出，如果設置值為3300W，對應的變送輸出范圍為-3300W~0~+3300W；對于功率因數雙向變送輸出，對應的變送輸出固定為C0.500~1.000~L0.500。

八、RS485通信

8.1、RS485通信協議

(1) RS485通訊接口，異步半雙工模式。

(2) 通訊波特率2400、4800、9600、19200、38400、57600、115200bps可設，出廠默認值9600bps。

(3) 數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位。

8.2、通信Modbus-rtu協議

本儀表提供串行異步半雙工RS485通訊接口，采用標準MODBUS-RTU協議，各種數據信息均可在通訊線路上傳送。在一條線路上可以同時連接多達128個網絡儀表，每個網絡儀表均可設定其通訊地址，通訊連接應使用帶有銅網的屏蔽雙絞線，線徑不小于0.5mm²。布線時應使通訊線遠離強電電纜或其他強電場環境，推薦采用T型網絡的連接方式，不建議采用星形或其他的連接方式。

MODBU協議在一根通訊線上采用主從應答方式的通訊連接方式。首先，主計算機的信號尋址到一臺唯一地址的終端設備(從機)，然后，終端設備發出的應答信號以相反的方向傳輸給主機。MODBUS協議只允許在主機(PC，PLC 等)和終端設備之間通訊，而不允許獨立的終端設備之間的數據交換，這樣各終端設備不會在它們初始化時占據通訊線路，而僅限于響應到達本機的查詢信號。

主機查詢：查詢消息幀包括設備地址、功能代碼、數據信息碼、校驗碼。地址碼表明要選中的從機設備；功能代碼告之被選中的從設備要執行何種功能，例如功能代碼03或04是要求從設備讀寄存器并返回它們的內容；數據段包含了從設備要執行功能的任何附加信息，校驗碼用來檢驗一幀信息的正確性，從設備提供了一種驗證消息內容是否正確的方法，它采用CRC16的校驗規則。

從機響應：如果從設備產生正常的回應，在回應消息中有從機地址碼、功能代碼、數據信息碼和CRC16校驗碼。數據信息碼則包括了從設備收集的數據：像寄存器值或狀態。如果有錯誤發生，我們約定是從機不進行響應。

數據幀的結構,即報文格式：

設備地址：由一個字節組成，在我們的系統中只使用了1~247，其它地址保留。每個終端設備的地址必須是唯一的，僅僅被尋址到的終端會響應相應的查詢。

功能代碼：告訴了被尋址到的終端執行何種功能。下表列出了本儀表所支持的功能代碼及它們的功能。

數據段：包含了終端執行特定功能所需要的數據或者終端響應查詢時采集到的數據。這些數據的內容可能是數值、參考地址或者設置值。

校驗碼：CRC16占用兩個字節，包含了一個16 位的二進制值。CRC值由傳輸設備計算出來，然后附加到數據幀上，接收設備在接收數據時重新計算CRC值，然后與接收到的CRC域中的值進行比較，如果這兩個值不相等，就發生了錯誤。

8.2.1、通信報文舉例

  表格圖文，略。

8.2.2、Modbus通信寄存器地址表

屬性：R/W表示可讀可寫，R只讀，W只寫。

數據類型:Short雙字節有附號整數，UShort雙字節無附號整數，Long四字節有附號整數，ULong四字節無附號整數，float IEEE574浮點數，整數都是高位在前。

表格：略。

九、電能計量與電能脈沖輸出

多功能電力儀表提供雙向有功、雙向無功電能計量，2路電能脈沖輸出功能和RS485的數字接口來完成電能數據的顯示和遠傳。集電級開路光耦的電能脈沖實現有功電能和無功電能的遠傳，可采用遠程的計算機終端、PLC、DI開關采集模塊采集儀表的脈沖總數來實現電能累積計量。所采用輸出方式是電能的精度檢驗的方式(國家計量規程：標準表的脈沖誤差比較方法)。

(1) 電器特性：脈沖采集接口的電路示意圖如下圖，采用光藕隔離集電集開路輸出。

(2) 脈沖常數：3600 imp/kWh，其意義為：當儀表累積1kWh時脈沖輸出個數為3600個，需要強調的是1kWh為電能的二次測電能數據，在PT、CT的情況下，相對的3600個脈沖數據對應1次測電能為1kWh×電壓變比PT×電流變比CT。

(3) 應用舉例：PLC終端使用脈沖計數裝置，假定在時長為t的一段時間內采集脈沖個數為N 個，儀表輸入為：10kV/100V，400A/5A，則該時間段內儀表電能累積為：N/3600×100×80 度電能。

十、繼電器輸出

繼電器容量為AC250V/5A，DC30V/5A。

繼電器輸出模塊有三種工作模式：電量報警方式、開關量控制方式和遙控方式，每路繼電器可在編程操作中靈活地設置工作模式、報警項目、報警范圍。

遙控功能：通過01H命令可以讀繼電器的輸出狀態，05H，0FH可控制繼電器的輸出狀態。也可通過10H命令，向DO信息寄存器寫入控制信息，可控制開關量輸出口的通斷，寫入1對應的端口導通，寫入0對應的端口關斷。如寫入二進制數00000011 00000001，表示1路開關量輸出口導通，2路開關量輸出口關斷，3、4路繼電器的輸出無影響。要使用遙控功能，要將報警項參數設置為0，使用遙控功能。

在遙控模式，繼電器工作在2種方式(自保持模式、脈沖模式)，當后延時時間設為0時：工作在自保持模式；當后延時時間設置不為0時：工作在脈沖模式，延時時間為脈沖繼電器動作時間，當動作超過設定延時時間，繼電器自動復位。

報警延時值指當電量報警方式或開關量控制方式時，滿足報警條件持續設定的報警延時時間后，相應的繼電器才會動作。

電量報警：設置要報警的電參量，報警方式(上限、下限或上下限)，下限報警值，上限報警值，報警回差值，當測量的電參量超過報警值的范圍時，對應的開關輸出口為導通狀態，當測量的電參量回到正常范圍時，開關輸出口為斷開。報警參數設置值為二次測的值，在設置時，要把一次測值轉化為二次測值來設置，對于電壓，報警的設置值=報警值/PT變比，對于電流，報警的設置值=報警值/CT變比，對于功率，報警的設置值=報警值/(PT變比×CT變比)。編程舉例：對于10KV/100V、400A/5A的儀表中，設置DO1為Ua>11KV報警，DO2為Ia>400A報警，其報警設置為：

開關量報警：開關量輸出口受開關量輸入口控制，可設置成開關量輸入口導通控制輸出口導通或開關量輸入口斷開控制輸入口導通。

報警動作示意圖：略

開關量輸出項(變送輸出項)對照表：

報警項設置為0，繼電器處于遙控狀態：表格，略。

十一、開關量輸入

開關量輸入模塊采用干結點開關信號輸入方式，儀表內部配備+15V的工作電源，無需外部供電，可用于監測如故障報警節點、分合閘狀態、手車位置、電容補償柜電容投入狀態等，狀態信息可以通過通訊接口遠傳至智能監控系統等，配合遙控/報警繼電器功能可方便實現自動分合閘。開關量輸入監測的狀態可設置為繼電器輸出動作的條件，實現一些閉鎖、互鎖等功能。RS485接口通過02H命令可以讀取開關量輸入接口狀態。

十二、SOE事件記錄

提供最近64條SOE事件記錄。一條SOE事件記錄包含事件類型，事件發生的時間（年、月、日、時、分、秒、毫秒）。通過RS485接口可以讀出SOE事件記錄。事件類型有開關量輸入輸出變化、過電壓、欠電壓、過電流、過漏電流等。

十三、接線圖

說明：如與儀表殼體接線圖不一致，請以儀表殼體接線圖為準！

1、電壓輸入：輸入電壓不要高于產品的額定輸入電壓（100V或400V），否則應考慮使用PT，為了便于維護，建議使用接線排。

2、電流輸入：11、13、15為電流互感器的進線端，*表示為電流同名端(進線端)。標準額定輸入電流為5A，大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式。去除產品的電流輸入連線之前，一定要先斷開CT 一次回路或者短接二次回路，為便于維護，建議使用接線排。

3、要確保輸入電壓、電流相序一致，方向一致；否則會出現數值和符號錯誤(功率和電能)!

4、儀表可以工作在三相四線方式或者三相三線方式，用戶應根據現場使用情況選擇相應的接線方式。一般在沒有中心線的情況下使用三相三線方式，在有中心線的情況下使用三相四線方式，三相三線可以只安裝2個CT（A和C相），三相四線需要安裝三個CT。儀表內可設置兩種接線方式，實際接線方式和表內設置接線方式必須一致，否則儀表的測量數據不正確。

5、41、42、43為模擬量變送輸出，其中41模擬量輸出的公共端；21、22、23、24、25、26、27、28開關量輸出；31、32、33、34、39為開關量輸入，其中39為開關量輸入的共公端。5、39有功電能脈沖輸出。50、51為漏電流輸入。

十四、常見問題

十五、聯系方式

電話：18996151448，13330250723

公司網站：www.jytyft.cn

功能說明

用戶如有特殊需要，可直接聯系我們，提供特殊功能需求，規格定做。

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=69
