一、產品簡介

三相多功能變送器，通過專用電量芯片采樣，CPU 數字化處理，真有效值算法，高精度的測量有功功率、無功功率、視在功率、功率因數、三相電壓、三相電流、頻率、有功電能、無功電能等，隔離轉換成線性直流標準模擬信號輸出、RS485數字通信接口輸出或電能脈沖輸出。模擬量可選：DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等變送輸出；RS485數字通信接口，采用國際標準Modbus-rtu通信協議，可與各種PLC、HMI、組態軟件實現組網。最多可選4路模擬量輸出，每路可選對應上面任意一種電參量。有功電能脈沖，無功電能脈沖輸出，脈沖常數300~9999可設。

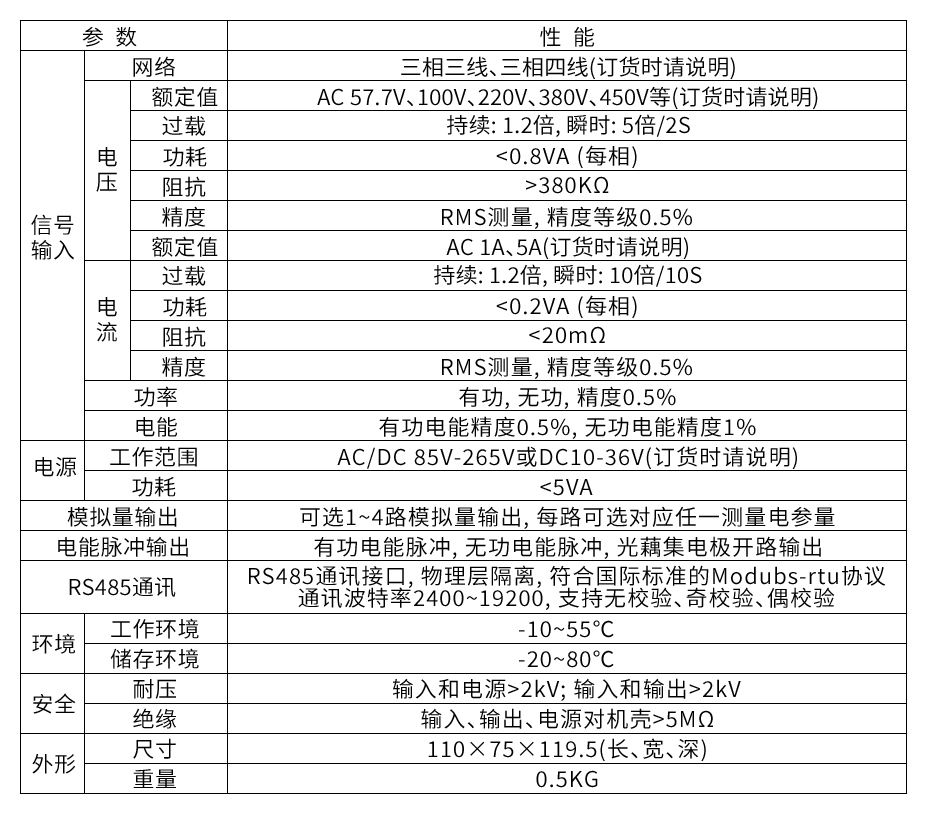

二、主要技術指標

三、外形尺寸

四、功能模塊

4.1 模擬量變送輸出

模擬量輸出可選：DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣泛用于PLC、DCS等數據采集。

變送輸出項可選：有功功率、無功功率、視在功率、功率因數、頻率、三相電壓、三相電流。有功功率、無功功率可選絕對值輸出(DC4~20mA)，或帶方向的輸出(DC4~12~20mA)。當選擇帶負號的輸出時，4mA對應負的滿量程值，12mA對應0，20mA對應正的滿量程值。

精度0.5%；電流輸出時，負載電阻＜500Ω；電壓輸出時，負載電阻＞100KΩ。

變送輸出項設置對照表：

4.2 RS485通訊

4.2.1 通信協議

(1)  RS485通訊接口，異步半雙工模式。

(2)  通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。

(3)  數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位。

國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，03H、04H讀命令功能相同，10H寫寄存器命令。通信參數通過上位機軟件設置或顯示面板設置。

報文格式說明：

命令04H(或03H)：讀命令

主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                   1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                 1byte + 1byte + 1byte + nbyte + 2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：04H或03H ，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：占用2個字節，低8位在前，高8位在后

4.2.2 通信報文舉例：

(1)  讀數據寄存器(功能代碼03H/04H)：讀有功功率值，二次側有功功率=2875.3W，儀表地址為1。

      主機讀數據幀(讀二次側整數數據)：

            儀表回應數據幀：

(2)  讀數據寄存器(功能代碼03H/04H)：讀有功功率值，一次側有功功率=2875.3W，儀表地址為1。

      主機讀數據幀(讀一次側float數據)：

      儀表回應數據幀：

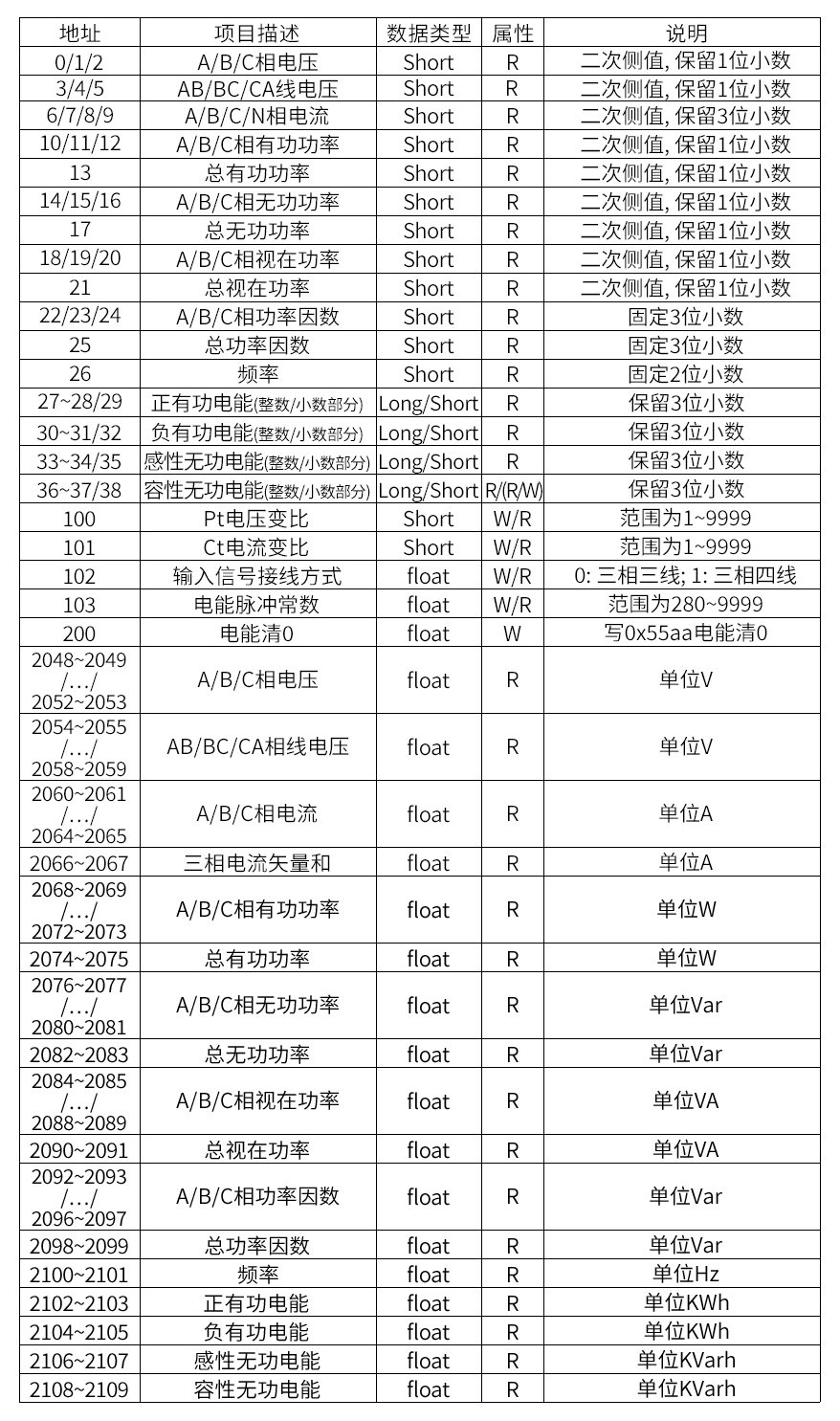

4.2.3 Modbus通信寄存器地址表

說明：

(1) 讀出的電壓為二次側的電壓值，固定1位小數位，二次側的電壓值=讀出值/10，一次側的電壓值=讀出值×PT變比/10。

(2) 讀出的電流為二次側的電流值，固定3位小數位，二次側的電流值=讀出值/1000，一次側的電流值=讀出值×CT變比/1000。

(3) 讀出的功率為二次側的功率值，固定1位小數位，二次側的功率值=讀出值/10，一次側的功率值=讀出值×PT變比×CT變比/10。

(4) 功率因數固定3位小數位，功率因數值=讀出值/1000。

(5) 頻率固定2位小數位，頻率值=讀出值/100。

(6) 電能值由3個寄存器(Word0、Word1、Word2)組成，前2個寄存器組成一個長整數，表示整數部分的值，后1個寄存器組成一個整數，表示小數部分的值，為3位的小數。電能值=Word0×65536 + Word1 + word2/1000，單位為KWh或KVarh。

(7) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。

4.3 電能脈沖輸出

可選2路電能脈沖輸出功能來完成電能數據的顯示和遠傳。集電級開路光耦的電能脈沖實現有功電能和無功電能的遠傳，可采用遠程的計算機終端、PLC、DI開關采集模塊采集儀表的脈沖總數來實現電能累積計量。所采用輸出方式是電能的精度檢驗的方式(國家計量規程：標準表的脈沖誤差比較方法)。

(1) 電器特性：脈沖采集接口的電路示意圖如下圖，采用光藕隔離集電集開路輸出。

(2) 脈沖常數：電能脈沖常數可設置，用戶不要求默認出廠為3600 imp/kWh，其意義為：當儀表累積1kWh時脈沖輸出個數為3600個，需要強調的是1kWh為電能的二次測電能數據，在PT、CT的情況下，相對的3600個脈沖數據對應1次測電能為1kWh×電壓變比PT×電流變比CT。

(3) 應用舉例：PLC終端使用脈沖計數裝置，假定在時長為t的一段時間內采集脈沖個數為N個，儀表輸入為：10kV/100V，400A/5A，則該時間段內儀表電能累積為：N/3600×100×80度電能。

4.4 顯示模塊

A、B、C三相LED指示燈同進亮，表示三相有功功率。866.0為顯示的有功功率值，單位為W，顯示值為二次側電流值。

五、編程操作

5.1按鍵定義

功能鍵SET：用于進入菜單項，選擇設置項。

移位鍵?：循環選定頁面內的數碼管，選定的數碼管呈閃爍狀態。

增加鍵▲：加閃爍位數碼管的數值(數字在0~9之間循環)。

5.2 編程操作中按鍵的使用

按“SET”鍵進入?yún)?shù)設置頁面，按“▲”進入?yún)?shù)值修改，通過“?”和“▲”來實現更改參數，用“SET”鍵確認并進入下一項參數設置。

5.3 設置參數說明

5.3.1 參數設置流程圖

通信參數設置流程圖：

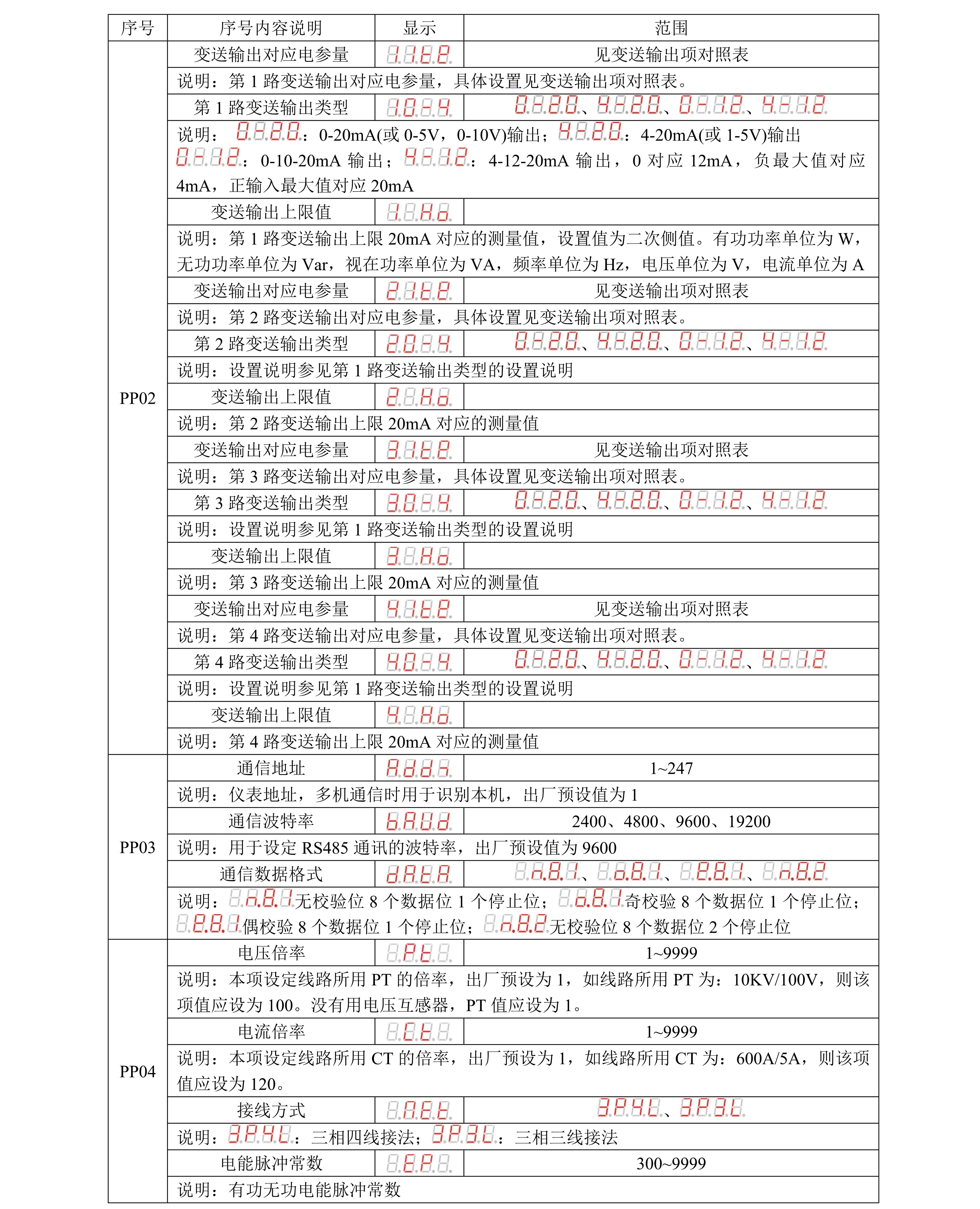

5.3.2 儀表運行參數設置(長按“SET”鍵3秒進入)

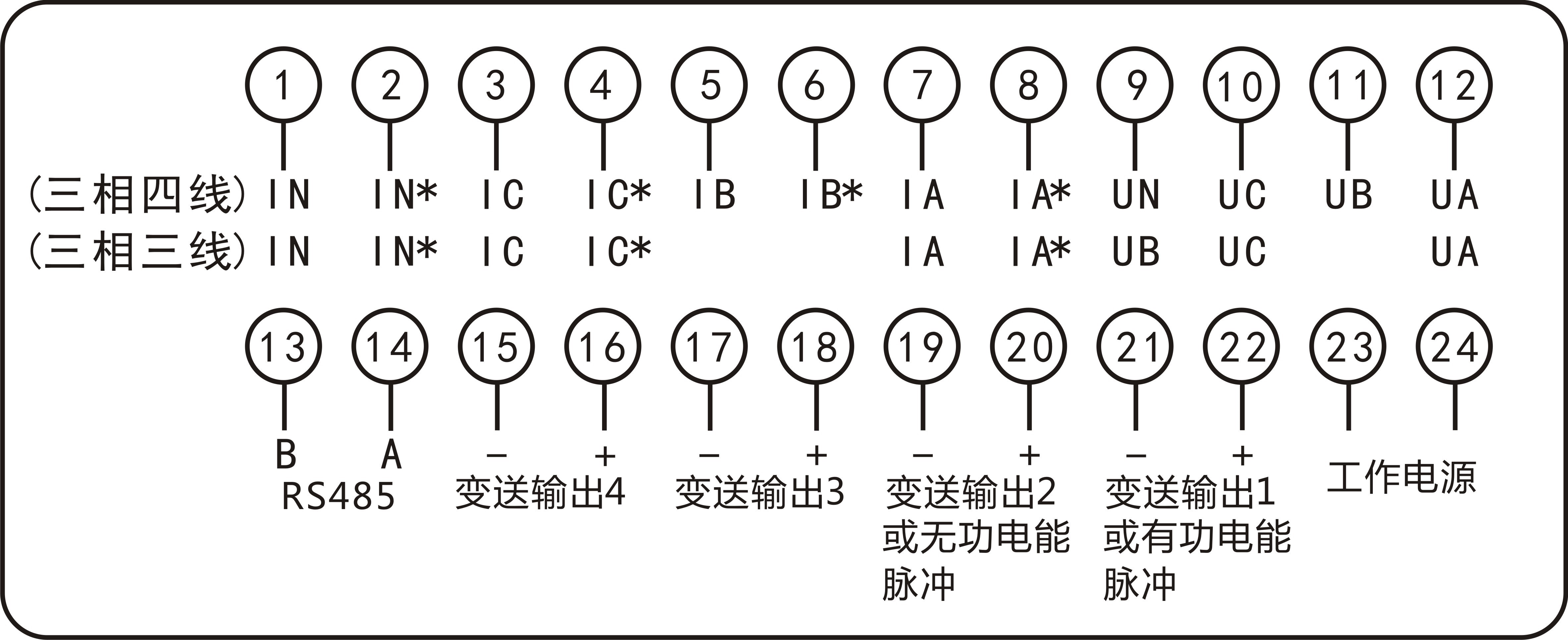

六、接線圖

說明：如與產品實物接線圖不一致，請以產品實物接線圖為準。

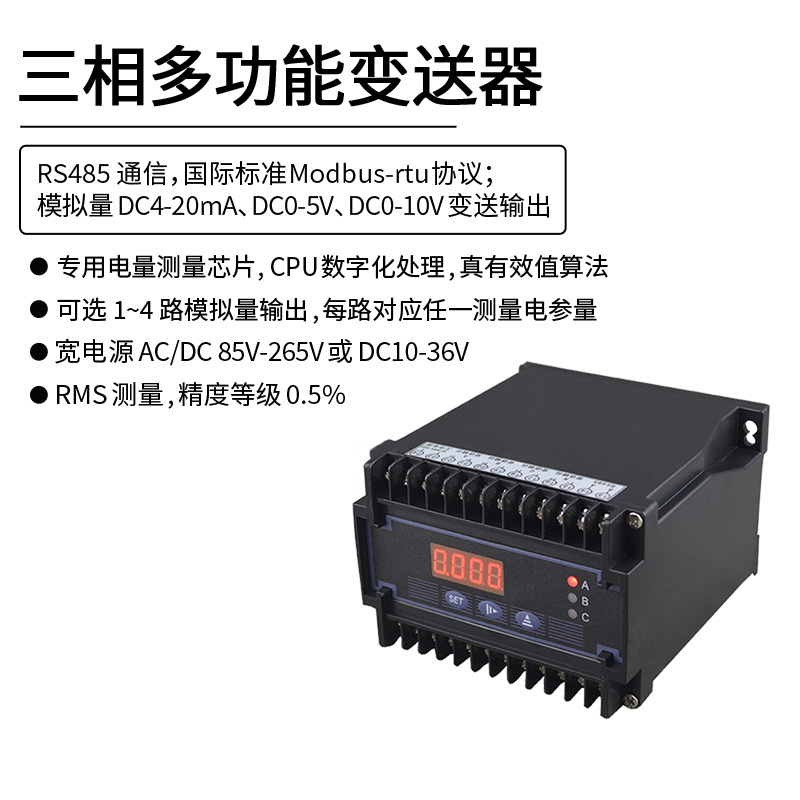

七、產品實物圖片

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=53
