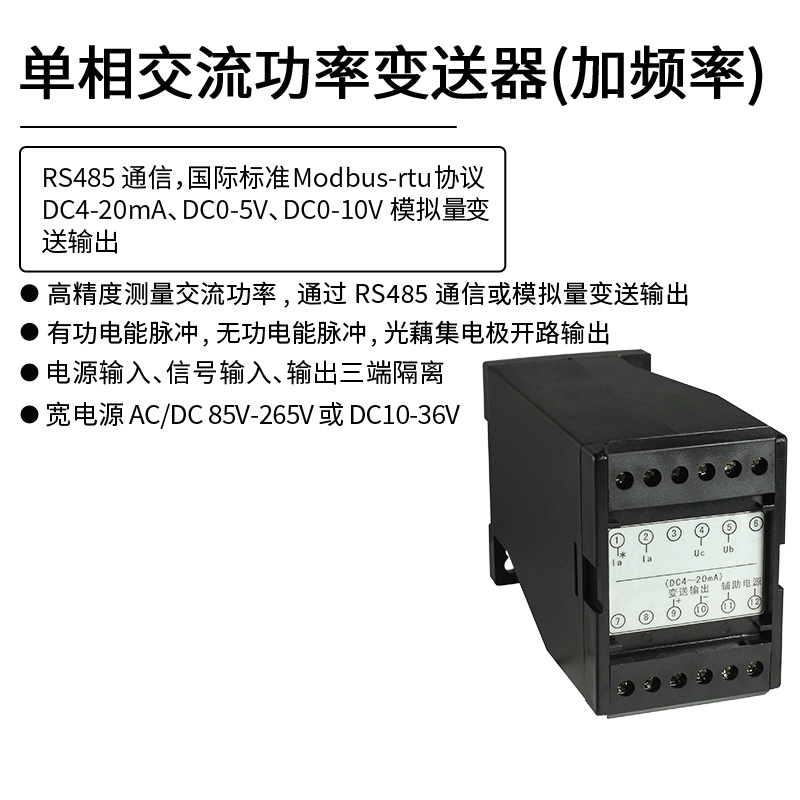

單相交流功率變送器（加頻率） RS485 Modbus-rtu通信

HY194-BS4P1單相交流功率變送器，是一種把功率值隔離轉換成線性直流模擬信號輸出或RS485數字通信接口輸出。模擬量可選：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等變送輸出。RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選顯示面板，面板采用4位高亮LED 顯示，并帶有3個按鍵用來進行參數設置。

型號：

一、產品簡介

二、技術參數

圖片關鍵詞

三、用戶選型

3.1 儀表外形尺寸

35mm標準導軌安裝或螺絲固定安裝。

圖片關鍵詞

3.2 命名方式

194-BS4P1-①-②-③-④-⑤

①、模擬變送輸出路數：一路變送輸出為D，二路變送輸出為D2，無模擬量輸出為空。

②、RS485數字接口代號R，無RS485數字接口為空。

③、有功電能脈沖輸出EP，無電能脈沖為空。

④、顯示模塊代號M，無顯示模塊為空。

四、功能模塊

4.1 模擬量變送輸出

模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣范用于PLC、DCS等采集。變送輸出的上下限設置值為二次側值。精度0.5級；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。

4.2 RS485通訊

4.2.1 通信協議

(1) RS485通訊接口，異步半雙工模式。

(2) 通訊波特率2400、4800、9600、19200bps可設置，出廠默認值為9600bps。

(3) 數據格式：8個數據位、1個停止位、可選奇校驗、偶校驗、無校驗。

國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，03H、04H讀命令功能相同。通信參數通過上位機軟件設置。

報文格式說明：

命令04H(或03H)：讀命令

主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

1byte + 1byte + 2byte + 2byte + 2byte

地址：查詢儀表地址碼，可以在1~247內設置，占用 1個字節

命令：04H或03H，長度為 1個字節

數據地址：讀取的數據起始地址，占用 2個字節

數據長度：讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應： 地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

1byte + 1byte + 1byte + nbyte + 2byte

地址：響應儀表地址碼，長度為1個字節

命令：04H或03H ，長度為 1個字節

數據長度：要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：低8位在前，高8位在，后占用2個字節

4.2.2 通信報文舉例

(1) 讀數據寄存器(功能代碼03H/04H)：讀有功功率值，功率值450.0W，儀表地址為1。

主機讀數據幀：

圖片關鍵詞

儀表回應數據幀：

圖片關鍵詞

4.2.3 Modbus通信寄存器地址表

圖片關鍵詞

說明：

(1) 讀出的電壓為二次側的電壓值，固定1位小數位，二次側的電壓值=讀出值/10，一次側的電壓值=讀出值×PT變比/10。

(2) 讀出的電流為二次側的電壓值，固定3位小數位，二次側的電流值=讀出值/1000，一次側的電流值=讀出值×CT變比/1000。

(3) 讀出的功率為二次側的功率值，固定1位小數位，二次側的功率值=讀出值/10，一次側的功率值=讀出值×PT×CT變比/10。

(4) 頻率值，固定2位小數位。

4.3 電能脈沖輸出

1路有功電能脈沖輸出，電能脈沖常數為3600。集電級開路光耦的電能脈沖實現有功電能的遠傳，可采用遠程的計算機終端、PLC、DI開關采集模塊采集儀表的脈沖總數來實現電能累積計量。脈沖常數：3600 imp/kWh，其意義為：當儀表累積1kWh 時脈沖輸出個數為3600個，需要強調的是1kWh 為電能的二次測電能數據，在PT、CT 的情況下，相對的3600個脈沖數據對應1 次測電能為1kWh×電壓變比PT×電流變比CT。應用舉例：PLC終端使用脈沖計數裝置，假定在時長為t的一段時間內采集脈沖個數為N 個，儀表輸入為：10kV/100V，400A/5A，則該時間段內儀表電能累積為：N/3600×100×80 度電能。
